Почему X-образные кольца обеспечивают лучшую герметизацию, чем уплотнительные кольца?

При выборе компонентов промышленных уплотненийуплотнительные кольцаявляются наиболее широко используемыми основными уплотнительными элементами, имеющими простую конструкцию и низкую стоимость, которые подходят для большинства применений в легких условиях эксплуатации. Однако в сценариях с возвратно-поступательным движением под высоким давлением и большими колебаниями давления X-образные кольца обеспечивают заметно лучшую стабильность и долговечность уплотнения, что является частым вопросом, который поднимают многие инженеры и специалисты по закупкам.

Размер сравнения	X-образное кольцо	уплотнительное кольцо
Структура поперечного сечения	Крестообразное сечение с 4 уплотняющими кромками.	Круглое поперечное сечение с одной уплотнительной поверхностью
Первичная герметизирующая способность	Обеспечивает надежную герметизацию при низком давлении, требуя лишь небольшого предварительного сжатия.	Слабые характеристики уплотнения при низком давлении; требуется большое предварительное сжатие для обеспечения прилегания к поверхности
Адаптивность к высокому давлению	Имеет эффект самоусиления давления --- чем выше давление, тем плотнее уплотнение.	Поперечное сечение легко выдавливается в зазор канавки под высоким давлением, что приводит к повреждению при сдвиге.
Сопротивление кручению	Симметричная структура с равномерным распределением напряжений; не подвержен перекручиванию при возвратно-поступательном движении	Круглое поперечное сечение склонно к перекручиванию и смещению, что ускоряет износ.
Рабочее сопротивление трению	Несколько кромок рассеивают контактное давление, что приводит к более низкому и более стабильному сопротивлению трения.	Контакт по всей поверхности создает высокое трение и высокое сопротивление во время возвратно-поступательного движения.

Что касается принципа уплотнения, уплотнительные кольца имеют круглое поперечное сечение и прилегают к уплотняющим поверхностям за счет упругости, создаваемой сжатием поперечного сечения. В условиях низкого давления недостаточное контактное давление часто приводит к микроутечкам. В условиях высокого давления поперечное сечение легко выдавливается в зазор канавки, что приводит к скручиванию и повреждению при сдвиге. Во время возвратно-поступательного движения они быстро изнашиваются, и их герметизирующие свойства быстро ухудшаются в течение срока службы.

Размер сравнения	X-образное кольцо	уплотнительное кольцо
Рекомендуемое рабочее давление	Условия возвратно-поступательного движения среднего и высокого давления (0–40 МПа)	Статическая герметизация низкого давления/легкая нагрузка при низкой скорости (0–10 МПа)
Применимые типы движения	Возвратно-поступательное движение, колебательное движение, вращение с коротким ходом	Статическое уплотнение, низкоскоростное возвратно-поступательное движение с коротким ходом
Средний срок службы	Примерно в 1,5–2 раза больше, чем у уплотнительных колец при идентичных условиях работы.	Быстрый износ и короткий срок службы при обычных условиях возвратно-поступательного движения.
Частота обслуживания и замены	Длительный цикл замены с меньшим количеством простоев оборудования	Частая замена, приводящая к высоким затратам на простой оборудования.
Стоимость полного жизненного цикла	Несколько более высокая закупочная цена за единицу, но более низкие общие затраты на эксплуатацию и техническое обслуживание.	Низкая стоимость единицы, но высокая общая стоимость из-за частой замены.

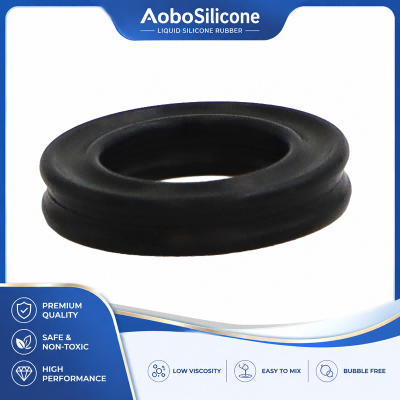

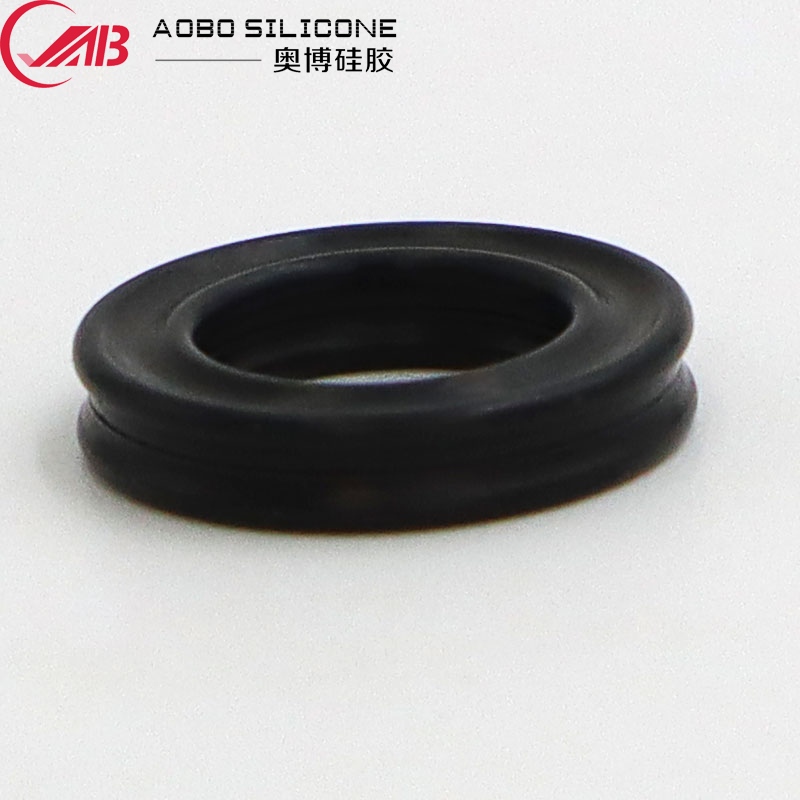

Уникальная конструкция поперечного сечения в форме креста лежит в основе превосходных характеристик этого уплотнительного элемента. Конструкция X-образных колец с четырьмя уплотнительными кромками обеспечивает более равномерное распределение давления по контактной поверхности, создавая надежное первоначальное уплотнение даже при низком давлении без чрезмерного предварительного сжатия, а также снижает сопротивление трению при запуске оборудования и энергопотребление.

По мере повышения рабочего давления давление жидкости воздействует на уплотнительные кромки, плотнее прижимая их к внутренней стенке канавки и создавая эффект самоактивирующегося уплотнения — чем выше давление, тем прочнее контакт губ и тем лучше эффективность уплотнения. Симметричная структура поперечного сечения также значительно снижает риск перекручивания во время установки. Благодаря равномерному распределению напряжений при возвратно-поступательном движении и равномерному износу их срок службы значительно превосходит стандартные уплотнительные кольца.

Для оборудования, работающего в течение длительного времени в условиях возвратно-поступательного движения под высоким давлением, X-образные кольца являются более экономичным уплотнительным решением, которое эффективно предотвращает утечки и снижает затраты на эксплуатацию, техническое обслуживание и замену компонентов оборудования.

Являясь непосредственным производителем с 23-летним опытом производства силиконовых изделий, Aobo специализируется на производстве силиконовых уплотнительных колец всех спецификаций. Мы предлагаем полный спектр сортов, включая продукты пищевого, медицинского и промышленного назначения. Все изделия производятся в беспыльной мастерской класса 100 000, возможна разработка индивидуальных форм и допуск на размеры, контролируемый в пределах ± 0,05 мм.

Нажмите на ссылку ниже, чтобы просмотреть подробную информацию о продукте. Бесплатные образцы предоставляются для тестирования; мы поддерживаем мелкосерийное прототипирование и индивидуальные заказы для внешней торговли.

---
